2024年2月，一項關于空氣分離設備流程圖的推薦性國家標準正式實施，為氣體工業，特別是空分設備的設計、制造、安裝、運行和維護領域，注入了新的規范化動力。這項標準的核心在于統一和規范了空分設備流程圖中使用的圖形符號與文字代號，其影響深遠，標志著我國在大型工業裝備的工程語言標準化方面邁出了堅實一步。
一、 標準實施的核心目標：建立統一的“工程語言”

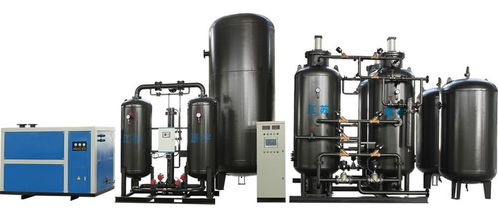

空分設備，作為通過深冷精餾等方法從空氣中分離出氧氣、氮氣、氬氣等關鍵工業氣體的核心裝置，其工藝流程復雜，涉及壓縮機、膨脹機、精餾塔、換熱器等多種設備以及錯綜復雜的管道與閥門連接。在工程設計、技術交流、設備采購、操作培訓及故障診斷等各個環節，清晰、準確、統一的流程圖是至關重要的溝通工具。
此前，行業內可能存在符號不統一、標注方式各異的情況，容易造成理解歧義，增加溝通成本，甚至可能引發安全隱患。新國標的實施，旨在消除這種“方言”差異，為全行業建立一套公認的、標準化的“工程語言”。它規定了各類設備（如空壓機、預冷機、純化器、分餾塔等）、儀表、管線、閥門等的圖形畫法，以及介質、設備位號、管道編號等的文字代號表示規則。這確保了無論設計院、制造商還是終端用戶，在閱讀同一份流程圖時，都能獲得完全相同的信息，極大提升了工作效率和協同可靠性。
二、 標準內容要點與產業價值
- 圖形符號規范化：標準詳細定義了核心設備、輔助設備、測量與控制點、管件與閥門的象征性圖形。例如，精餾塔、換熱器、儲罐等都有其標準圖示，使得圖紙一目了然，專業性顯著增強。
- 文字代號系統化：建立了統一的設備位號、管道編號和介質代號體系。通過字母代碼（如A代表空氣，O代表氧氣，N代表氮氣）和數字編號的組合，可以快速識別管道內介質的種類、狀態、來源與去向，以及設備的類型與序列。
- 提升安全與效率：在設備操作、維護特別是應急處理時，標準化的流程圖能夠幫助操作人員迅速、準確地定位設備與閥門，理解工藝流程狀態，對于預防誤操作、保障安全生產具有不可替代的作用。也為設備的自動化控制系統設計與集成提供了清晰的底層圖紙依據。
- 促進技術創新與交流：統一的制圖規范降低了技術溝通門檻，有利于行業內先進設計理念、操作經驗的分享與傳播，為國內空分設備技術的迭代創新和“走出去”參與國際競爭奠定了良好基礎。
三、 對產業鏈各環節的影響
- 設計與工程公司：需依據新國標更新設計手冊與制圖軟件模板，確保所有新項目的圖紙輸出符合國家標準。短期內需要適應，長期看將提升設計輸出的規范性和市場認可度。
- 空分設備制造商：提供的設備圖紙、技術資料需遵循新標準，這有助于提升產品與服務的標準化水平，增強品牌的專業形象。
- 氣體生產與使用企業（如鋼鐵、化工、電子、醫療等行業）：獲得的設備圖紙和操作指南將更加規范，便于內部培訓、系統管理和擴建改造，降低運維成本。
- 行業監管與培訓機構：為安全監管、技能鑒定和職業培訓提供了權威的參考依據，推動從業人員專業素養的整體提升。
四、 展望：標準化引領高質量發展
此次國家標準的實施，不僅是技術文件的更新，更是推動空分設備乃至整個氣體工業向更高質量、更有效率、更安全可靠方向發展的制度性保障。它呼應了我國制造業轉型升級、追求精益管理的宏觀趨勢。隨著標準的全面推廣和應用，預計將有效減少工程錯誤和資源浪費，提升產業鏈協同效率，進一步鞏固和增強我國在全球空分設備市場中的競爭力，為國民經濟各領域穩定高效地獲得“工業血液”——各種氣體產品，提供堅實的支撐。
隨著技術的進步，該標準也將與時俱進，不斷吸納新的設備類型和工藝表達方式，持續服務于產業的創新與發展。
